CELL ASPIRATORS WITH BELT-PULLE DRIVE MECHANISM, BACKCURED AND SPARSE BLADES, DOUBLE BIAS AND RADIAL FAN

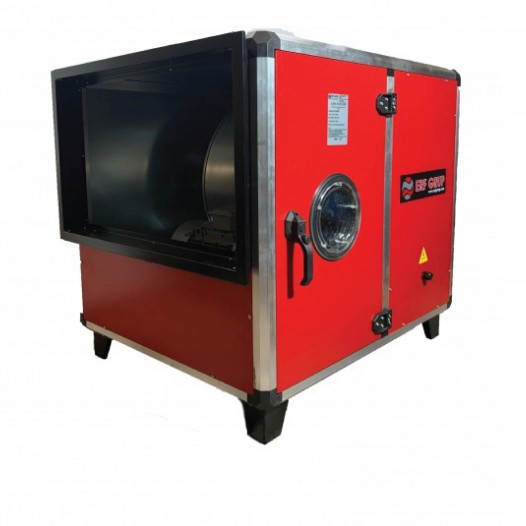

ERF-CRD, Double suction centrifugal cell fans are produced in different sizes between 2,500 m3/h and 80,000 m3/h flow rates. Cell panels are 20 mm thick and 70 kg/m3 density rock wool insulated. They provide maximum efficiency with low energy and vibration-free operation.
| Fan Type | Electric Motor | Max. Air Flow |
Pressure Loss | |||
| Volt | Power | RPM | ||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |
| ERF-CRD-280 | 380 | 2,00 | 1,50 | 2.880 | 5.500 | 400 |
| 3,00 | 2,20 | 2.880 | 6.500 | 450 | ||
| ERF-CRD-315 | 380 | 3,00 | 2,20 | 2.880 | 7.500 | 450 |
| 4,00 | 3,00 | 2.880 | 8.500 | 500 | ||
| ERF-CRD-355 | 380 | 4,00 | 3,00 | 2.880 | 10.000 | 425 |
| 5,50 | 4,00 | 2.880 | 11.500 | 375 | ||
| ERF-CRD-400 | 380 | 5,50 | 4,00 | 2.880 | 13.000 | 400 |
| 7,50 | 5,50 | 2.900 | 14.500 | 500 | ||
| ERF-CRD-450 | 380 | 7,50 | 5,50 | 1.465 | 16.000 | 500 |
| 10,0 | 7,50 | 1.465 | 18.500 | 600 | ||
| ERF-CRD-500 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 500 |
| 15,0 | 11,0 | 1.470 | 25.000 | 500 | ||
|
Type / Code |
Air Flow ( m³/h ) |
||||||||||||||
|
300 Pa |
350 Pa |
400 Pa |
450 Pa |
500 Pa |
600 Pa |
700 Pa |
800 Pa |
900 Pa |
1000 Pa |
1100 Pa |
1200 Pa |
1300 Pa |
1400 Pa |
1500 Pa |
|
|
ERF-CRD-280-2,00 |
5.850 |
5.700 |
5.500 |
5.300 |
5.100 |
4.800 |
4.400 |
4.000 |
3.700 |
|
|
|
|
|
|
|
ERF-CRD-280-3,00 |
6.900 |
6.700 |
6.600 |
6.500 |
6.300 |
6.000 |
5.700 |
5.300 |
5.000 |
4.700 |
4.400 |
4.000 |
3.700 |
3.200 |
3.000 |
|
ERF-CRD-315-3,00 |
8.100 |
7.900 |
7.700 |
7.500 |
7.200 |
6.800 |
6.300 |
5.800 |
5.400 |
4.900 |
4.500 |
|
|
|
|
|
ERF-CRD-315-4,00 |
9.300 |
9.000 |
8.800 |
8.600 |
8.500 |
8.100 |
7.700 |
7.300 |
6.800 |
6.450 |
6.000 |
5.500 |
5.100 |
4.800 |
4.300 |
|
ERF-CRD-355-4,00 |
10.500 |
10.300 |
10.100 |
9.800 |
9.500 |
9.000 |
8.500 |
7.900 |
7.300 |
6.700 |
6.100 |
|
|
|
|
|
ERF-CRD-355-5,50 |
11.900 |
11.600 |
11.300 |
11.200 |
11.000 |
10.500 |
10.000 |
9.500 |
9.000 |
8.500 |
8.000 |
7.500 |
6.900 |
6.300 |
5.800 |
|
ERF-CRD-400-5,50 |
13.800 |
13.400 |
13.000 |
12.800 |
12.500 |
11.800 |
11.000 |
10.400 |
9.600 |
9.000 |
8.200 |
|
|
|
|
|
ERF-CRD-400-7,50 |
15.700 |
15.400 |
15.000 |
14.800 |
14.500 |
14.000 |
13.000 |
12.500 |
12.000 |
11.500 |
10.800 |
10.000 |
9.600 |
9.000 |
8.000 |
|
ERF-CRD-450-7,50 |
17.800 |
17.300 |
17.000 |
16.500 |
16.000 |
15.500 |
14.500 |
13.900 |
13.000 |
12.300 |
11.500 |
10.500 |
|
|
|
|
ERF-CRD-450-10,0 |
20.000 |
19.500 |
19.200 |
19.000 |
18.800 |
18.500 |
17.500 |
16.800 |
16.000 |
15.400 |
14.500 |
13.800 |
13.000 |
12.000 |
11.500 |
|
ERF-CRD-500-10,0 |
23.000 |
22.500 |
22.000 |
21.500 |
21.000 |
20.600 |
19.500 |
18.700 |
17.600 |
16.800 |
15.800 |
14.800 |
13.700 |
12.500 |
|
|
ERF-CRD-500-15,0 |
27.000 |
26.500 |
26.000 |
25.500 |
25.000 |
24.500 |
24.000 |
23.000 |
22.000 |
21.500 |
20.500 |
19.000 |
18.500 |
18.000 |
17.000 |
| TYPE / CODE | DIMENSIONS ( mm ) | ||||||
| L | W | H | A | B | C | D | |
| ERF-CRD-280 | 1.050 | 750 | 750 | 361 | 361 | 650 | 350 |
| ERF-CRD-315 | 1.100 | 850 | 850 | 404 | 404 | 750 | 400 |
| ERF-CRD-355 | 1.200 | 900 | 900 | 453 | 453 | 800 | 500 |
| ERF-CRD-400 | 1.240 | 1.000 | 1.000 | 507 | 507 | 900 | 550 |
| ERF-CRD-450 | 1.400 | 1.100 | 1.100 | 569 | 569 | 1.000 | 600 |
| ERF-CRD-500 | 1.600 | 1.200 | 1.200 | 638 | 638 | 1.100 | 650 |
