ERFRD
CELL ASPIRATORS WITH BELT-PULSE DRIVE MECHANISM, BACKWARD CURVED AND SQUARE BLADES, G2 METAL CASSETTE FILTER, DOUBLE BIAS AND RADIAL FAN

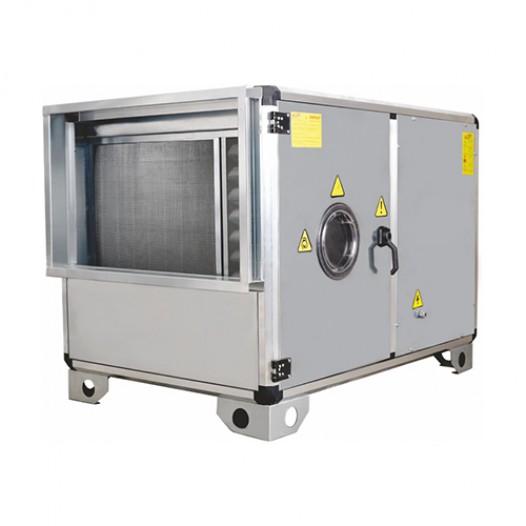

ERFRD, Double suction centrifugal cell fans are produced in different sizes between 2,500 m3/h and 80,000 m3/h flow rates. Cell panels are 20 mm thick and 70 kg/m3 density rock wool insulated. They provide maximum efficiency with low energy and vibration-free operation.
| Type / Code | Fan Type | Electric Motor | Max. | Pressure Loss | G2 Metal Cassette | |||
| Volt | Power | RPM | Filter Size | |||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | ( mm ) | ||
| ERFRD-280-2,00-T-2K | ECRD-280 | 380 | 2,00 | 1,50 | 2.880 | 5.500 | 300 | 2 Ad |
| ERFRD-280-3,00-T-2K | 3,00 | 2,20 | 2.880 | 6.500 | 350 | |||
| ERFRD-315-3,00-T-2K | ECRD-315 | 380 | 3,00 | 2,20 | 2.880 | 7.500 | 350 | 2 Ad |
| ERFRD-315-4,00-T-2K | 4,00 | 3,00 | 2.880 | 8.500 | 400 | |||
| ERFRD-355-4,00-T-2K | ECRD-355 | 380 | 4,00 | 3,00 | 2.880 | 10.000 | 325 | 2 Ad |
| ERFRD-355-5,50-T-2K | 5,50 | 4,00 | 2.880 | 11.500 | 275 | |||
| ERFRD-400-5,50-T-2K | ECRD-400 | 380 | 5,50 | 4,00 | 2.880 | 13.000 | 350 | 2 Ad |
| ERFRD-400-7,50-T-2K | 7,50 | 5,50 | 2.900 | 14.500 | 400 | |||
| ERFRD-450-7,50-T-4K | ECRD-450 | 380 | 7,50 | 5,50 | 1.465 | 16.000 | 400 | 4 Ad |
| ERFRD-450-10,0-T-4K | 10,0 | 7,50 | 1.465 | 18.500 | 500 | |||
| ERFRD-500-10,0-T-4K | ECRD-500 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 400 | 4 Ad |
| ERFRD-500-15,0-T-4K | 15,0 | 11,0 | 1.470 | 25.000 | 400 | |||
| Type / Code | Air Flows ( m³/h ) | |||||||||||||
| 250 Pa | 300 Pa | 350 Pa | 400 Pa | 500 Pa | 600 Pa | 700 Pa | 800 Pa | 900 Pa | 1000 Pa | 1100 Pa | 1200 Pa | 1300 Pa | 1400 Pa | |
| ERFRD-315-3,00-T-2K | 7.900 | 7.700 | 7.500 | 7.200 | 6.800 | 6.300 | 5.800 | 5.400 | 4.900 | 4.500 |
|
|
|
|
| ERFRD-315-4,00-T-2K | 9.000 | 8.800 | 8.600 | 8.500 | 8.100 | 7.700 | 7.300 | 6.800 | 6.450 | 6.000 | 5.500 | 5.100 | 4.800 | 4.300 |
| ERFRD-355-4,00-T-2K | 10.300 | 10.100 | 9.800 | 9.500 | 9.000 | 8.500 | 7.900 | 7.300 | 6.700 | 6.100 |
|
|
|
|
| ERFRD-355-5,50-T-2K | 11.600 | 11.300 | 11.200 | 11.000 | 10.500 | 10.000 | 9.500 | 9.000 | 8.500 | 8.000 | 7.500 | 6.900 | 6.300 | 5.800 |
| ERFRD-400-5,50-T-2K | 13.400 | 13.000 | 12.800 | 12.500 | 11.800 | 11.000 | 10.400 | 9.600 | 9.000 | 8.200 |
|
|
|
|
| ERFRD-400-7,50-T-2K | 15.400 | 15.000 | 14.800 | 14.500 | 14.000 | 13.000 | 12.500 | 12.000 | 11.500 | 10.800 | 10.000 | 9.600 | 9.000 | 8.000 |
| ERFRD-450-7,50-T-4K | 17.300 | 17.000 | 16.500 | 16.000 | 15.500 | 14.500 | 13.900 | 13.000 | 12.300 | 11.500 | 10.500 |
|
|
|
| ERFRD-450-10,0-T-4K | 19.500 | 19.200 | 19.000 | 18.800 | 18.500 | 17.500 | 16.800 | 16.000 | 15.400 | 14.500 | 13.800 | 13.000 | 12.000 | 11.500 |
| ERFRD-500-10,0-T-4K | 22.500 | 22.000 | 21.500 | 21.000 | 20.600 | 19.500 | 18.700 | 17.600 | 16.800 | 15.800 | 14.800 | 13.700 | 12.500 |
|
| ERFRD-500-15,0-T-4K | 26.500 | 26.000 | 25.500 | 25.000 | 24.500 | 24.000 | 23.000 | 22.000 | 21.500 | 20.500 | 19.000 | 18.500 | 18.000 | 17.000 |
| ERFRD-280-3,00-T-2K | 6.700 | 6.600 | 6.500 | 6.300 | 6.000 | 5.700 | 5.300 | 5.000 | 4.700 | 4.400 | 4.000 | 3.700 | 3.200 | 3.000 |

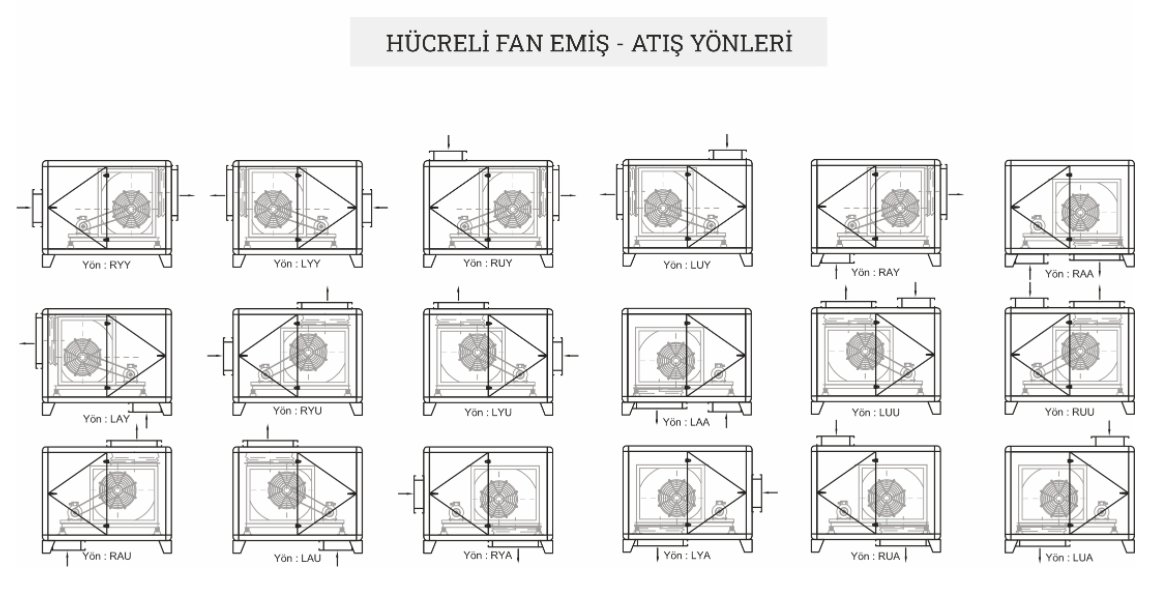

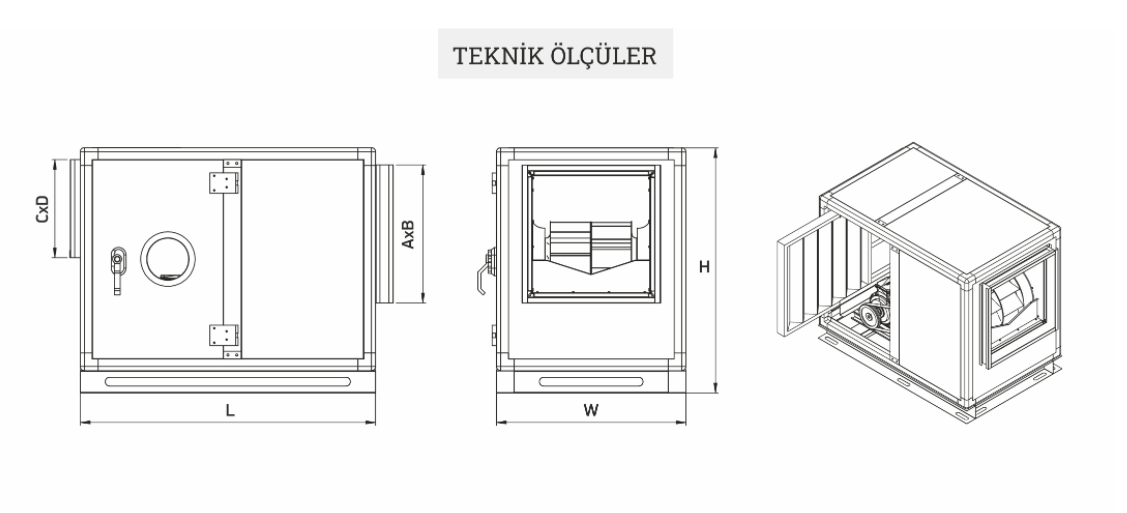

| TYPE / CODE | DIMENSIONS( mm ) | ||||||
| L | W | H | A | B | C | D | |
| ERFRD-280 | 1.200 | 750 | 750 | 361 | 361 | 650 | 350 |
| ERFRD-315 | 1.250 | 850 | 850 | 404 | 404 | 750 | 400 |
| ERFRD-355 | 1.350 | 900 | 900 | 453 | 453 | 800 | 500 |
| ERFRD-400 | 1.450 | 1.000 | 1.000 | 507 | 507 | 900 | 550 |
| ERFRD-450 | 1.550 | 1.100 | 1.100 | 569 | 569 | 1.000 | 600 |
| ERFRD-500 | 1.750 | 1.200 | 1.200 | 638 | 638 | 1.100 | 650 |
