ERF-CRD
CELL ASPIRATORS WITH BELT-PULLE DRIVE MECHANISM, BACKCURED AND SPARSE BLADES, DOUBLE BIAS AND RADIAL FAN

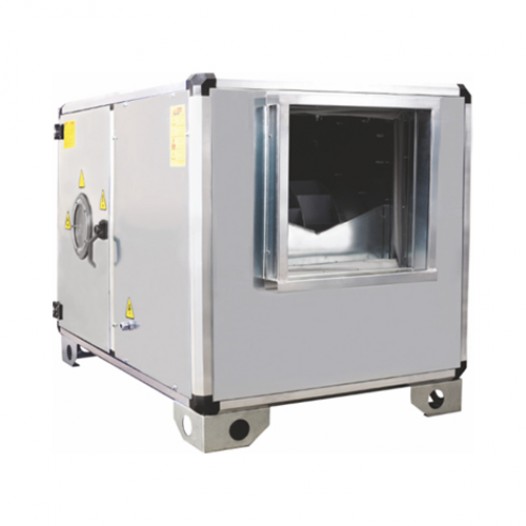

ERF-CRD, Double suction centrifugal cell fans are produced in different sizes between 2,500 m3/h and 80,000 m3/h flow rates. Cell panels are 20 mm thick and 70 kg/m3 density rock wool insulated. They provide maximum efficiency with low energy and vibration-free operation.
| Fan Type | Electric Motor | Max. Air Flow | Pressure Loss | |||
| Volt | Power | RPM | ||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |
| ERF-CRD-280 | 380 | 2,00 | 1,50 | 2.880 | 5.500 | 400 |
| 3,00 | 2,20 | 2.880 | 6.500 | 450 | ||
| ERF-CRD-315 | 380 | 3,00 | 2,20 | 2.880 | 7.500 | 450 |
| 4,00 | 3,00 | 2.880 | 8.500 | 500 | ||
| ERF-CRD-355 | 380 | 4,00 | 3,00 | 2.880 | 10.000 | 425 |
| 5,50 | 4,00 | 2.880 | 11.500 | 375 | ||
| ERF-CRD-400 | 380 | 5,50 | 4,00 | 2.880 | 13.000 | 400 |
| 7,50 | 5,50 | 2.900 | 14.500 | 500 | ||
| ERF-CRD-450 | 380 | 7,50 | 5,50 | 1.465 | 16.000 | 500 |
| 10,0 | 7,50 | 1.465 | 18.500 | 600 | ||
| ERF-CRD-500 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 500 |
| 15,0 | 11,0 | 1.470 | 25.000 | 500 | ||
| Type / Code | Air Flow ( m³/h ) | ||||||||||||||
| 300 Pa | 350 Pa | 400 Pa | 450 Pa | 500 Pa | 600 Pa | 700 Pa | 800 Pa | 900 Pa | 1000 Pa | 1100 Pa | 1200 Pa | 1300 Pa | 1400 Pa | 1500 Pa | |
| ERF-CRD-280-2,00 | 5.850 | 5.700 | 5.500 | 5.300 | 5.100 | 4.800 | 4.400 | 4.000 | 3.700 |
|
|
|
|
| |
| ERF-CRD-280-3,00 | 6.900 | 6.700 | 6.600 | 6.500 | 6.300 | 6.000 | 5.700 | 5.300 | 5.000 | 4.700 | 4.400 | 4.000 | 3.700 | 3.200 | 3.000 |
| ERF-CRD-315-3,00 | 8.100 | 7.900 | 7.700 | 7.500 | 7.200 | 6.800 | 6.300 | 5.800 | 5.400 | 4.900 | 4.500 |
|
|
|
|
| ERF-CRD-315-4,00 | 9.300 | 9.000 | 8.800 | 8.600 | 8.500 | 8.100 | 7.700 | 7.300 | 6.800 | 6.450 | 6.000 | 5.500 | 5.100 | 4.800 | 4.300 |
| ERF-CRD-355-4,00 | 10.500 | 10.300 | 10.100 | 9.800 | 9.500 | 9.000 | 8.500 | 7.900 | 7.300 | 6.700 | 6.100 |
|
|
|
|
| ERF-CRD-355-5,50 | 11.900 | 11.600 | 11.300 | 11.200 | 11.000 | 10.500 | 10.000 | 9.500 | 9.000 | 8.500 | 8.000 | 7.500 | 6.900 | 6.300 | 5.800 |
| ERF-CRD-400-5,50 | 13.800 | 13.400 | 13.000 | 12.800 | 12.500 | 11.800 | 11.000 | 10.400 | 9.600 | 9.000 | 8.200 |
|
|
|
|
| ERF-CRD-400-7,50 | 15.700 | 15.400 | 15.000 | 14.800 | 14.500 | 14.000 | 13.000 | 12.500 | 12.000 | 11.500 | 10.800 | 10.000 | 9.600 | 9.000 | 8.000 |
| ERF-CRD-450-7,50 | 17.800 | 17.300 | 17.000 | 16.500 | 16.000 | 15.500 | 14.500 | 13.900 | 13.000 | 12.300 | 11.500 | 10.500 |
|
|
|
| ERF-CRD-450-10,0 | 20.000 | 19.500 | 19.200 | 19.000 | 18.800 | 18.500 | 17.500 | 16.800 | 16.000 | 15.400 | 14.500 | 13.800 | 13.000 | 12.000 | 11.500 |
| ERF-CRD-500-10,0 | 23.000 | 22.500 | 22.000 | 21.500 | 21.000 | 20.600 | 19.500 | 18.700 | 17.600 | 16.800 | 15.800 | 14.800 | 13.700 | 12.500 |
|
| ERF-CRD-500-15,0 | 27.000 | 26.500 | 26.000 | 25.500 | 25.000 | 24.500 | 24.000 | 23.000 | 22.000 | 21.500 | 20.500 | 19.000 | 18.500 | 18.000 | 17.000 |

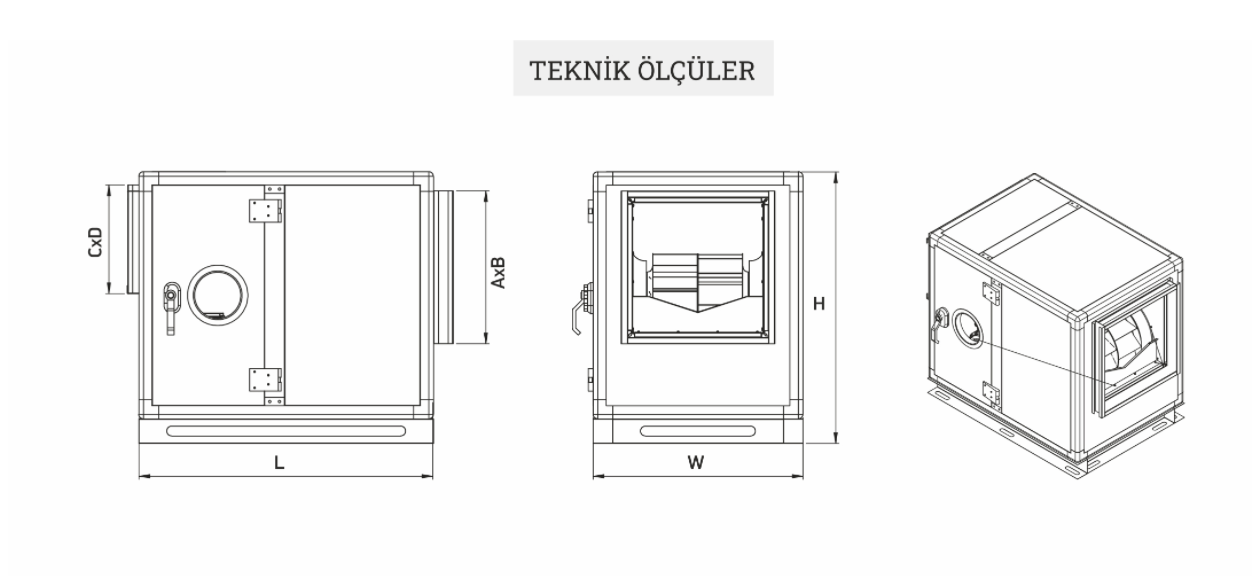

| TYPE / CODE | DIMENSIONS ( mm ) | ||||||
| L | W | H | A | B | C | D | |
| ERF-CRD-280 | 1.050 | 750 | 750 | 361 | 361 | 650 | 350 |
| ERF-CRD-315 | 1.100 | 850 | 850 | 404 | 404 | 750 | 400 |
| ERF-CRD-355 | 1.200 | 900 | 900 | 453 | 453 | 800 | 500 |
| ERF-CRD-400 | 1.240 | 1.000 | 1.000 | 507 | 507 | 900 | 550 |
| ERF-CRD-450 | 1.400 | 1.100 | 1.100 | 569 | 569 | 1.000 | 600 |
| ERF-CRD-500 | 1.600 | 1.200 | 1.200 | 638 | 638 | 1.100 | 650 |
